Alors que les exigences en matière d'efficacité énergétique des bâtiments se durcissent, les outils de diagnostic se multiplient.

Pour évaluer la performance énergétique d'un bâtiment, nous analysons spécifiquement ses éventuels défauts d'isolation qui entraînent des pertes de chaleur et réduisent sa résistance thermique. Cela permet de cibler des améliorations et/ou des rénovations pour atteindre des performances énergétiques supérieures.

Pour ce diagnostic, l'une des méthodes les plus fiables est l'imagerie thermique infrarouge. Cette analyse est réalisée par des experts et fournit des informations précieuses pour optimiser la construction.

Thermographie infrarouge : qu'est ce que c'est ?

De tous les diagnostics de performance énergétique disponibles, la thermographie infrarouge est l'un des plus utiles.

Par sa définition technique, il fait référence à la science de l'acquisition et de l'analyse d'informations thermiques par imagerie sans contact.

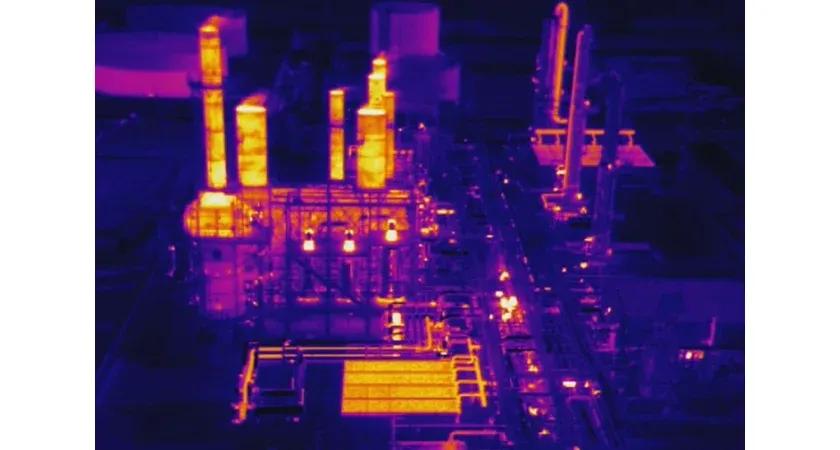

En pratique, l'objectif principal de l'imagerie thermique infrarouge est d'utiliser une caméra thermique infrarouge pour réaliser une image thermique. Il s'agit d'une image thermique lue selon un dégradé de couleurs.

Concrètement, les couleurs les plus vives correspondent aux zones chaudes. A l'inverse, plus la couleur est foncée, plus la zone est froide.

Par conséquent, le thermogramme peut identifier la présence ou l'absence de points froids dans la zone cible.

Comment fonctionnent les caméras thermiques ?

Comme leur nom l'indique, les caméras thermiques produisent des images avec des zones de couleurs différentes en fonction de la température.

De manière générale, l'appareil lit les ondes lumineuses. L'œil humain ne peut voir les ondes lumineuses qu'entre deux bandes de fréquences restreintes. La gamme spectrale de la lumière visible est considérée comme allant du violet (400 nanomètres) au rouge (700 nanomètres).

Quant à une caméra thermique, elle peut voir les mêmes ondes, mais à d'autres fréquences que l'œil humain ne peut pas (notamment l'infrarouge, au-delà de 700 nanomètres).

Une caméra thermique est un outil très fiable à condition de savoir s'en servir. En fait, c'est un appareil assez intuitif, car sa gamme de couleurs peut indiquer avec précision les zones chaudes et froides. Mais il y a aussi beaucoup de pièges !

En voici quelques uns :

  • Les caméras thermiques ne peuvent pas voir à travers le verre. Lorsqu'elle visait le verre, tout ce qui apparaissait dans l'image était le reflet devant le verre.
  • La construction en métal poli peut également être une source d'erreur pour les personnes non formées. Comme pour le verre, ce qui apparaît sur l'imagerie thermique reflète l'environnement extérieur et non les caractéristiques de la façade.

Pour analyser des matériaux non polis mais pas complètement mats, les réglages de la caméra doivent être ajustés en calibrant l'émission correcte du matériau. Ceci est essentiel pour obtenir la valeur correcte.

3 avantages des caméras thermiques

Par rapport aux autres outils de diagnostic thermique, la thermographie infrarouge présente 3 avantages majeurs :

  • Les caméras thermiques peuvent mesurer de longues distances sans contact. Obtenant ainsi une image thermique. Cette possibilité est intéressante lorsque les objets ne peuvent pas être approchés, par exemple si le contact avec la façade d'un immeuble de grande hauteur est impossible.
  • La caméra thermique fonctionne en temps réel et fournit des informations précises à l'instant T. Contrairement à certains thermomètres ou appareils de mesure qui mettent du temps à chauffer et à prendre de vraies mesures, l'imagerie thermique est instantanée.
  • Permettant une analyse bidimensionnelle, l'imagerie thermique infrarouge fournit une vue d'ensemble de la cible. Les différentes régions de l'image obtenue peuvent ensuite être comparées.

Importance de ce diagnostic dans les bâtiments

L'imagerie thermique infrarouge a de nombreux domaines d'application.

Ses diagnostics s'appliquent à tous types de systèmes, objets, moteurs, etc. Il est particulièrement utile pour identifier les problèmes de surchauffe lors de l'entretien préventif du moteur. Il est également utile dans les milieux médicaux, tels que l'identification des zones surchauffées dans la circulation sanguine.

Dans le domaine électrique, identifier les mauvaises connexions électriques est pertinent. Bien entendu, les caméras thermiques sont également essentielles pour la surveillance nocturne des bâtiments sécurisés.

Mais le principal domaine d'application de l'imagerie thermique infrarouge est sans aucun doute l'industrie de la construction.
